动环监控系统
数据中心提质增效的强大利器
项目背景

某单位因对传统机房进行改造，需要对原有的动环系统进行完善，要求监控中心能够通过3D系统展现机房情况，实现对UPS、配电间市电运行状况、机房温湿度、漏水、烟感的集中监控管理，并能实时显示数据。同时具备自动告警功能，当智能设备或者环境设备异常时，能通过邮件、短信、声光、电话语音等告警方式告知运维人员，保障机房的运行安全。

方案设计
使用爱谱华顿全能型一体化机房动环监控系统，依据“产品化”设计理念，按照项目实施地实际的地理状况、气候条件、硬件配套情况，匹配定制UPS、精密空调、配电通讯协议（可兼容艾默生，施耐德，科华，科士达，易事特等众多品牌的智能设备），良好的兼容性可实现动环监控系统的高效快速部署。设计遵循《工业企业通用设计规范》（GBT42-81）、《中华人民共和国公共行业标准》（GA/T70-94）、《安全防范工程程序与要求》（GA/T75-94）、《电气装置安装工程施工及验收规范》（BGJ232.90.92）等标准。

设计原则
1：先进性
监控系统采用先进的B/S架构，可远程查看、控制和管理，不需要安装任何客户端软件和第三方插件。
2：实用性
所有产品均为自主研发和制造，简单、易用、兼容性好，标准化接口设计，产品化系统构成，安装、调试、维护轻松简单。
3：集成性
一站式采购，只需一台主机，即可轻松完成系统安装。
3：可靠性
符合电磁兼容性和电气隔离性能设计要求，不影响被监控设备的正常工作。

系统架构

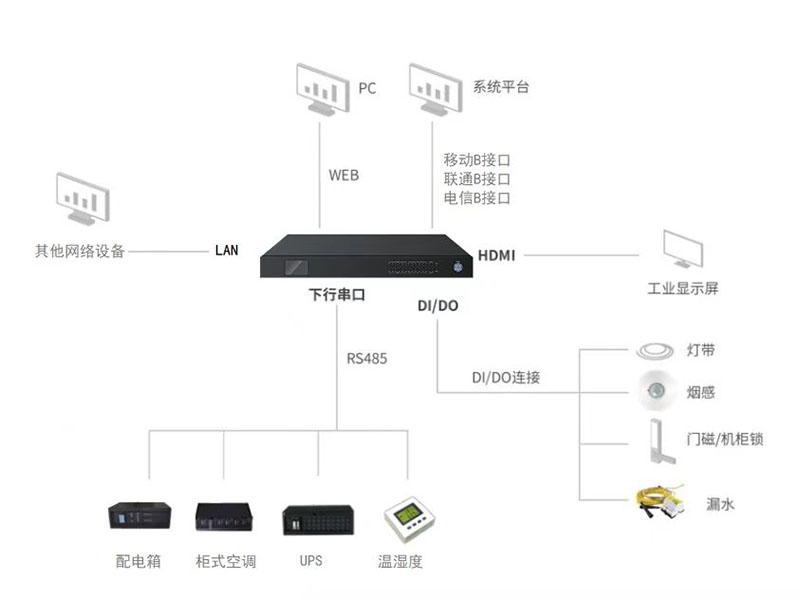

系统拓扑图
对动力系统（UPS、配电、电池组、PDU）、空调、环境监测系统（温湿度、烟感、漏水等）、安防系统（视频、门禁、红外）进行全面监控。后台可通过监控界面高效管理。具备声光、邮件、短信、电话语音等多种告警模式，能及时提醒管理员进行有效管理，保证模块化数据中心机房的安全可靠。

1：UPS监控系统

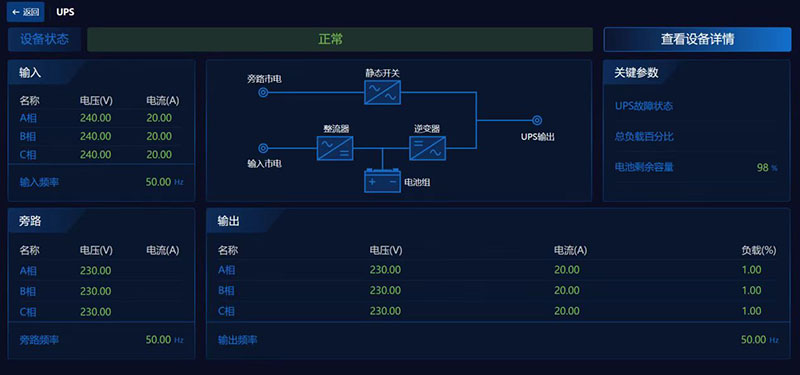

UPS监控系统界面
2：电池控制系统
根据不同需求，可分为电池整组监测和电池单节监测，整组监测可检测电池组总电压、总电流、电池组容量百分比、剩余放电时间、充放电状态、电池组寿命衰减比，单节监测则精确到每节电池的电压、电流、温度和内阻。

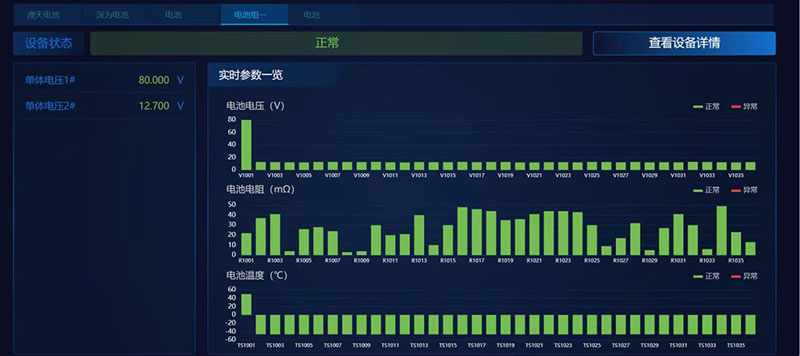

整组电池控制界面

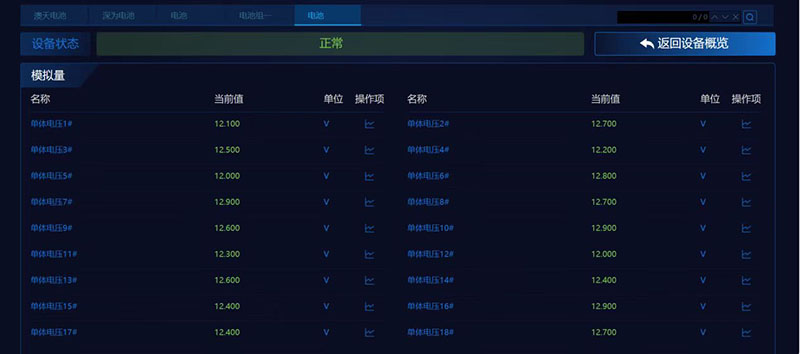

单组电池控制界面

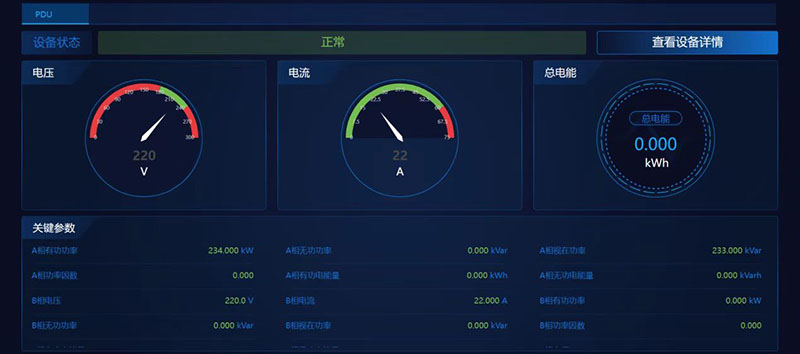

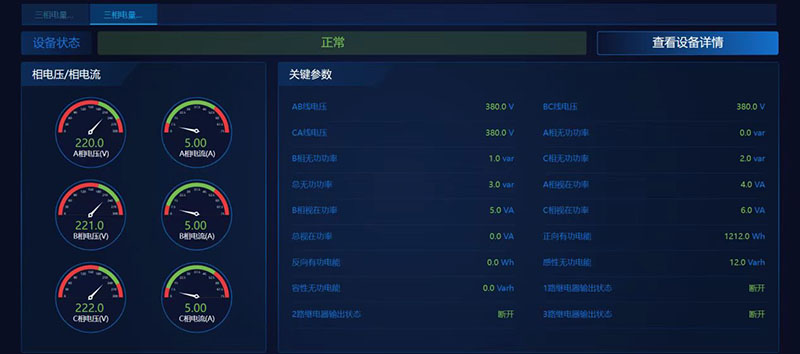

3：供配电监控系统

4：精密空调监控系统
实时监控精密智能空调及压缩机、风机、加热器、加湿器、去湿器、滤网等部件的运行状态与参数，可远程修改设置与开关空调。

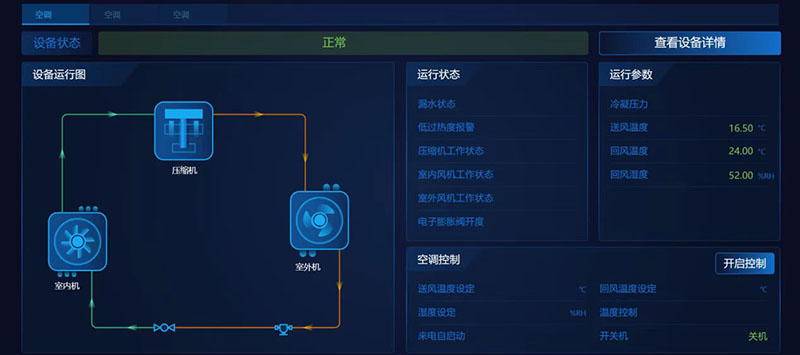

精密空调监控界面

5：温湿度控制系统
实时监测机房温度和湿度参数，在监控界面上以地图形式直观显示现场温湿度，可对温湿度进行实时查询，可自行设定温湿度上下限阀值。

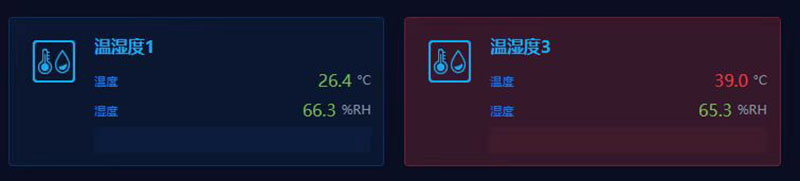

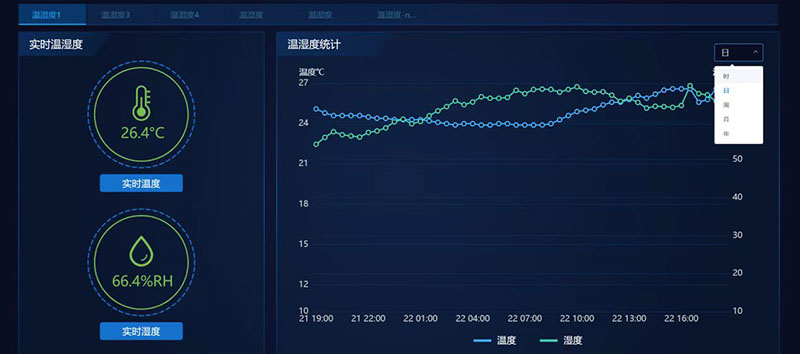

温湿度监控系统界面

实时监测机房温度和湿度参数，在监控界面上以地图形式直观显示现场温湿度，可对温湿度进行实时查询，可自行设定温湿度上下限阀值。

6：消防监控系统
通过在网点各个区域安装烟雾检测探头检测烟雾情况，一旦监测到烟雾产生将自动报警。

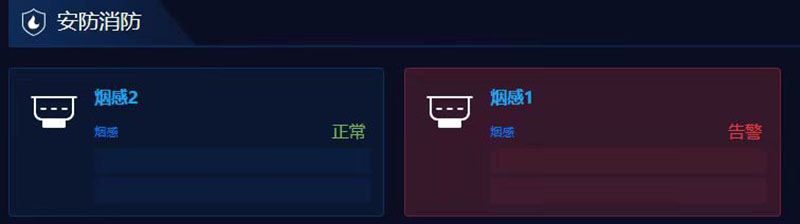

消防监控系统界面

7：漏水监控系统
系统能及时显示漏水信息。并在地图上精确显示发生漏水的地点。系统还可检测机房洁净度，当感应到尘埃集结到一定厚度，会报警提示管理人员派人清洗。

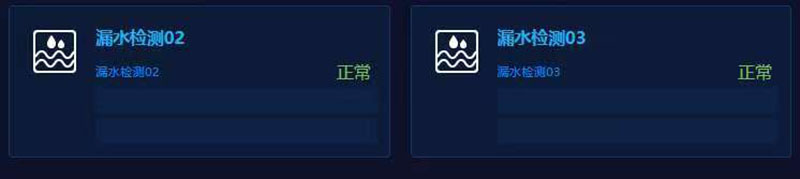

漏水监控界面

8：粉尘浓度监控系统
当机房内部粉尘浓度超过正常浓度，可能产生静电，静电容易引起用电设备短路，造成火灾、服务器宕机，当人去触摸机房，也会对人造成伤害。所以，在每个机房安装粉尘检测是非常有必要的。

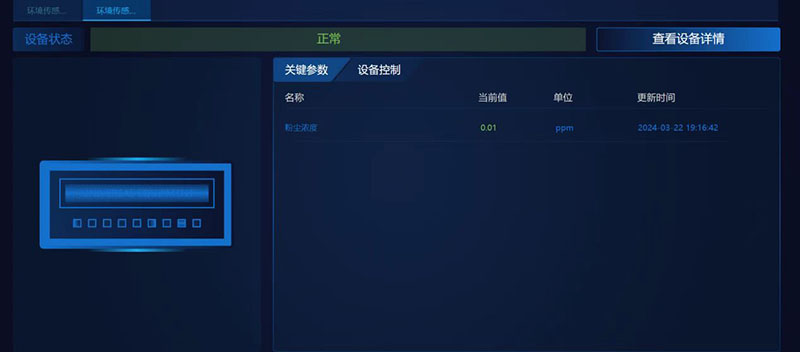

粉尘浓度监控界面

9：氢气浓度检测系统
氢气气体检测仪用于对有毒气体浓度的监测，当有毒气体浓度超过正常浓度可以及时报警，及时处理。

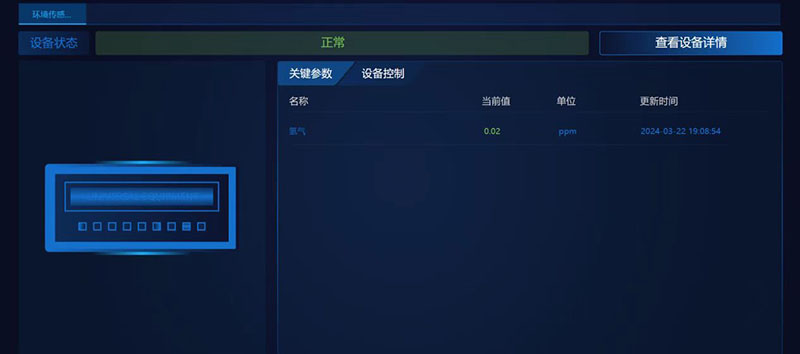

氢气浓度监控界面

10：门禁监控系统
门禁系统不需要始终连接电脑。只需把门禁系统跟主机相连接，就可以进行监控和操作，大大减少了运维人员的工作量。

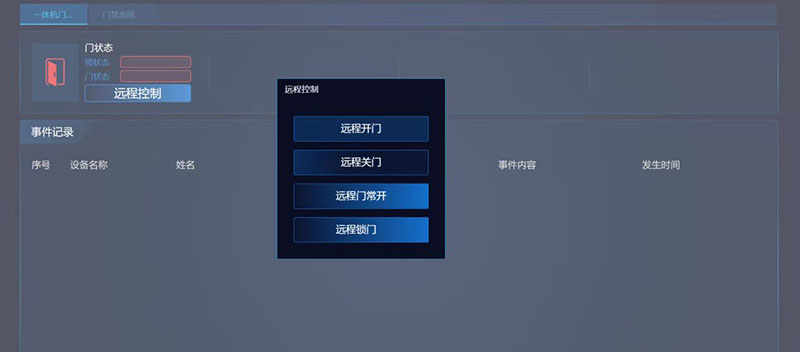

门禁系统监控界面

11：视频监控系统

视频监控系统在网络环境的基础上实现分控功能，管理平台上的各级可随时随地通过网络环境监管作业区的安全生产及设备运行状况，采取有效措施及时调整管理措施。

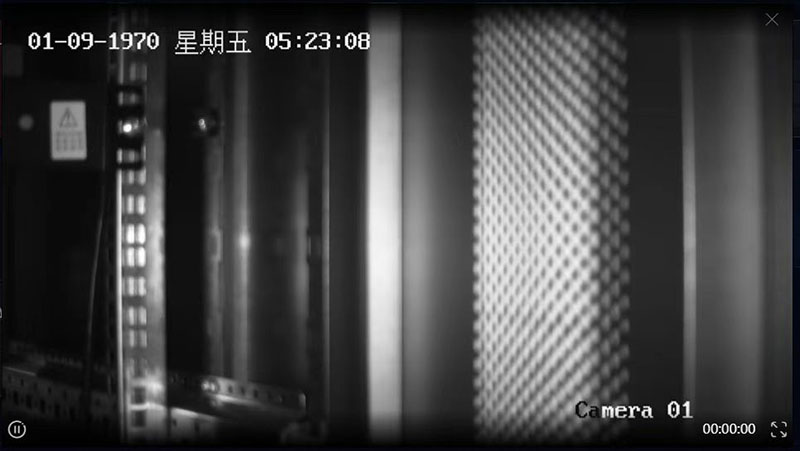

视频监控界面
