电梯控制系统
SANTER申特-电梯控制系统
规格型号:SZ-TK20
为了能对楼宇内各种⼈员的进出进⾏更有效、更安全的管理,有效的控制闲杂⼈员的进⼊,可以通过采⽤对 电梯的合理控制实现这种功能需求. 电梯控制器是专⻔⽤于楼宇的电梯控制和集成的电梯专⽤控制器,通过采⽤控制器和扩展板对电梯按键⾯板 进⾏改造后,所有使⽤电梯的持卡⼈,都必须先经过系统管理员授权。使⽤电梯时,不同的⼈有不同的权限分配, 每个进⼊电梯的⼈经过授权可以进⼊指定楼层,未经授权,⽆法进⼊管理楼层。控制器不管是脱机运⾏还是联机 控制,都可记录⼤量的刷卡数据,使⽤电梯的所有⼈员进出记录都有据可寻。
产品咨询:
  18918130686
  18918130686
  SANTER申特-技术参数


型号

SZHE-TK20

卡片储存数量

23576

通行记录

65536

卡片下方方式

网络通讯下发,支持云平台

梯控主板尺寸

182mm*103mm

电源

DC12V/2A-24V

功率

主板6W12V500mA)扩展板4.8w12V400mA

工作温度和湿度

-30~50℃,湿度小于95(无凝结)

通讯接口

485通讯接口*2

同轴接口

可连接IC/CPU读卡器

楼层按钮接口

本机可控20路直达楼层,连接楼层扩展板。最高支持96

接口协议

开放485协议,⽀持可视对讲联动



  SANTER申特-产品详情

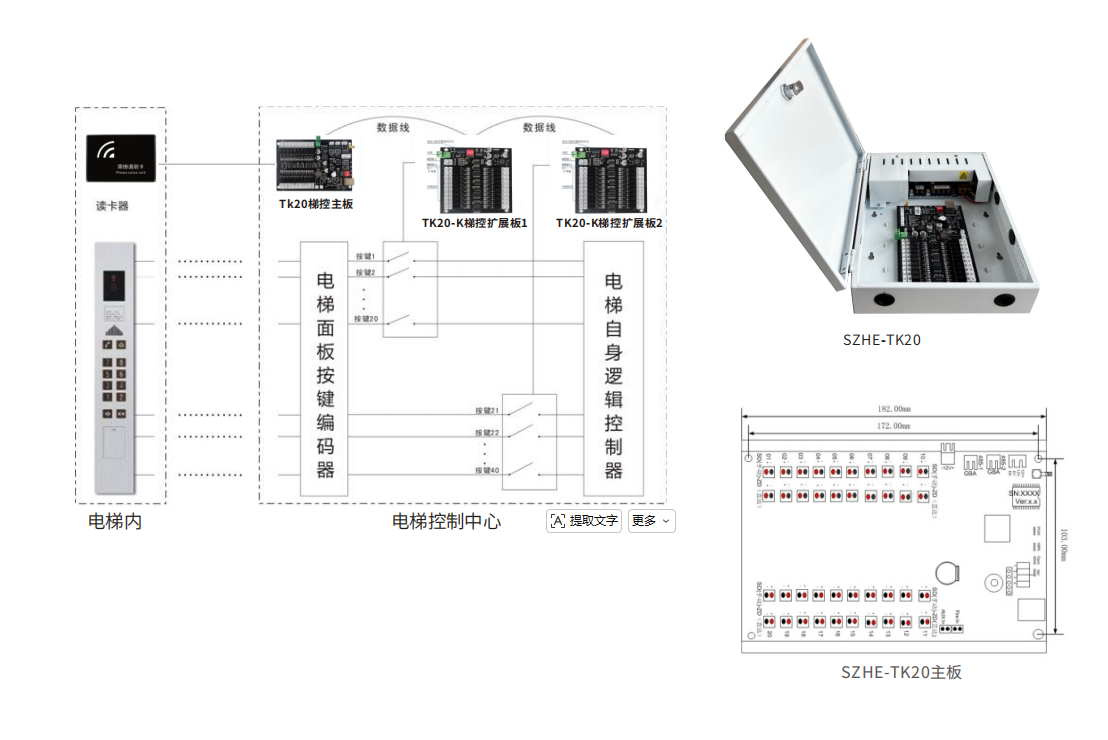

⼯作原理说明:

   电梯控制的⼯作原理是通过截取电梯的控制⾯板,将电梯按键的输出控制线直接连在电梯扩展模块的输出端 ⼦上 (继电器和常开端和公共端) 。在正常状态下,因电梯控制的扩展板的输出端⼦处理断开状态,不接收信号, 当读卡器读到有效卡后,相应的输出端⼦导通,按下电梯楼层按键,对应的输出继电器运作,电梯逻辑控制器接 受 到信号开始运⾏.

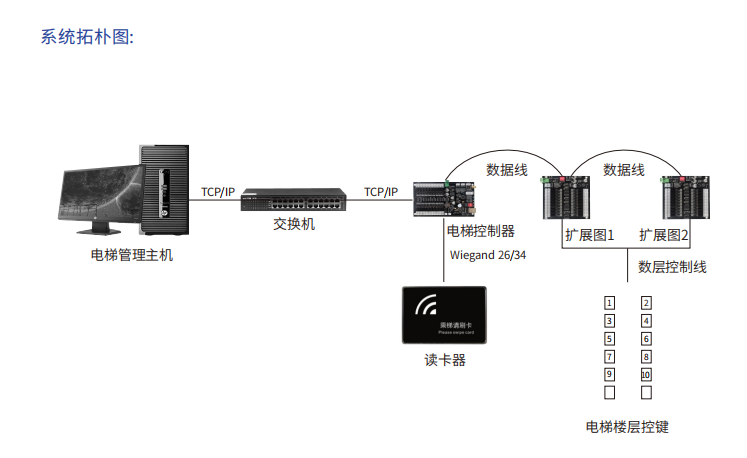

⽰意图:
